Topografia LiDAR: Como a Curvatura da Terra Afeta a Precisão

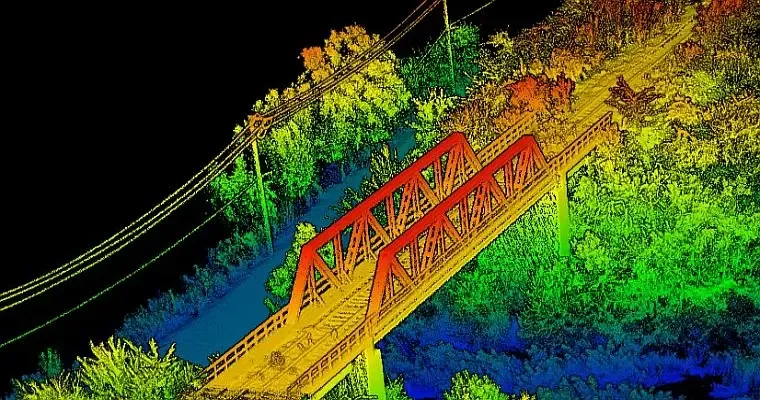

A tecnologia LiDAR (Light Detection and Ranging) revolucionou a engenharia, permitindo o mapeamento 3D de alta densidade em tempo recorde. No entanto, ao realizar levantamentos de grandes áreas, como corredores de rodovias ou linhas de transmissão, surge um desafio físico crítico: a curvatura da Terra.

Neste artigo, explicamos como o erro de esfericidade e a refração atmosférica impactam seus dados e como as normas brasileiras, como a NBR 13133, orientam a correção dessas distorções para garantir a precisão centimétrica.

O que é o Erro de Esfericidade na Topografia LiDAR?

Em levantamentos de curto alcance (até 100 metros), a superfície terrestre pode ser tratada como um plano horizontal local sem perda significativa de precisão. Contudo, à medida que a distância horizontal (D) aumenta, a superfície real da Terra “curva-se” para baixo em relação à linha de visada do sensor.

Este fenômeno é o erro de esfericidade (Ce), calculado pela fórmula:

Ce = D² / 2R

Onde R é o raio médio da Terra (≈6.371 km). O impacto é quadrático e se torna impeditivo rapidamente:

A 1.000 metros: O erro de elevação chega a 7,85 cm. A 10.000 metros: O desvio vertical ultrapassa os 7,8 metros.

Sem a correção adequada, sua nuvem de pontos apresentará uma deformação convexa, invalidando modelos hidrológicos e projetos de terraplenagem.

Refração Atmosférica: O Desvio Invisível do Laser

Além da geometria do planeta, a luz do laser sofre com a refração atmosférica. Ao atravessar camadas de ar com diferentes temperaturas e pressões, o pulso tende a se curvar em direção ao solo.

Em sistemas de varredura laser terrestre (TLS), a estratificação é severa nos primeiros 3 metros acima do solo, onde o gradiente térmico é mais instável. Ignorar a refração pode introduzir erros angulares que, projetados a longas distâncias, resultam em inconsistências decimétricas na altimetria.

Como garantir a precisão em grandes áreas?

Para projetos de infraestrutura que excedem os limites do plano topográfico local, a geomática moderna utiliza três soluções principais:

1. Adoção do SIRGAS2000

No Brasil, a utilização do sistema geocêntrico SIRGAS2000 é obrigatória para georreferenciamento de precisão. Ao processar dados LiDAR diretamente em coordenadas geodésicas (elipsoidais), eliminamos as simplificações do plano plano, tratando a curvatura matematicamente em toda a extensão do projeto.

2. Modelo de Correção de Legat (2006)

Para o georreferenciamento direto (Direct Georeferencing), o modelo de Legat é o padrão ouro. Ele utiliza funções analíticas que compensam a altitude de voo e o fator de escala local da projeção cartográfica (como a UTM), corrigindo as distorções de altura que ocorrem em voos de alta altitude.

3. Ajuste de Faixas (Strip Matching)

O uso de softwares de alto desempenho é indispensável. Ferramentas como o TerraScan e o RiPROCESS permitem realizar o ajuste de faixas, comparando milhões de pontos em áreas de sobreposição para eliminar o drift inercial dos sensores GNSS/IMU.

Distância (km)	Erro de Esfericidade (Ce)	Impacto Geodésico
0,1	0,0008 m	Desprezível
1,0	0,0785 m	Crítico para Engenharia
5,0	1,9610 m	Requer Correção Rigorosa

O Limite de 80 km da NBR 13133

A norma brasileira NBR 13133 estabelece que o plano de projeção topográfica deve ter dimensão máxima de 80 km a partir da origem. Esse limite visa garantir que o erro relativo da curvatura não ultrapasse 1:15.000 nas extremidades. Para projetos maiores, como ferrovias nacionais, a transição para coordenadas geodésicas puras no SIRGAS2000 é mandatória para manter a integridade dos dados.

Conclusão

Realizar um levantamento LiDAR em grandes extensões não é apenas uma tarefa de captura de dados, mas um exercício de geociência aplicada. A tentação de tratar a Terra como um plano local — uma simplificação útil em pequenos lotes — torna-se um risco sistêmico em projetos de infraestrutura de longo alcance.

Ignorar a curvatura terrestre e a refração atmosférica pode resultar em erros acumulativos que só se tornam visíveis na fase mais crítica: a execução. Um exemplo clássico e oneroso é o de canais de drenagem ou irrigação projetados sobre planos “retos” que, ao serem implantados na curvatura real do terreno, apresentam fluxo de água invertido ou estagnação.

A precisão centimétrica que o mercado exige hoje não reside apenas na potência do sensor laser, mas no rigor dos modelos matemáticos aplicados no pós-processamento. Adotar o SIRGAS2000 e respeitar os limites da NBR 13133 é o que separa um simples “voo de drone” de um levantamento de engenharia confiável.

Na Guriga, não tratamos a Terra como um plano, mas como ela realmente é: curva. Usamos sensores de ponta e correções matemáticas avançadas para entregar modelos 3D idênticos ao terreno real, eliminando erros e garantindo a segurança técnica da sua obra.
